Logische Struktur von Netzen

In diesem Abschnitt wird ganz knapp die logische Struktur von Netzen behandelt, also die Art und Weise, wie die einzelnen Stationen miteinander verbunden werden. Bei der Verkabelung von LANs muß man aber zwischen logischer Stuktur und Verkabelungsstruktur unterscheiden, z. B. kann ein Netz mit logischer Busstruktur bei der Verkabelung mit 'Twisted Pair'-Kabeln wie ein Sternnetz aussehen.

Sternstruktur

Alle Teilnehmer werden an einen zentralen Knoten angeschlossen (früher z. B. häufig Anschluß von Sichtgeräten an einen Zentralrechner). Eine direkte Kommunikation der Teilnehmer untereinander ist nicht möglich, jegliche Kommunikation läuft über den zentralen Knoten (Punkt-zu-Punkt-Verbindung, Leitungsvermittlung). Die Steuerung der Kommunikation vom Knoten aus ist sehr einfach: Polling (regelmäßige Abfrage aller Stationen) oder Steuerung über Interrupt. Bei Ausfall der Zentrale sind sämtliche Kommunikationswege unterbrochen.

Ringstruktur

Es gibt keine Zentrale, alle Stationen sind gleichberechtigt. Jeder Teilnehmer verfügt über einen eigenen Netzanschluß (Knoten) und ist über diesen mit seinem linken und rechten Partner verbunden. Die Übertragung der Info erfolgt in einer Richtung von Knoten zu Knoten. Bei Ausfall eines Knotens sind sämtliche Kommunikationswege unterbrochen.

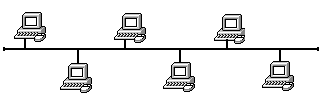

Busstruktur

Es gibt keine Zentrale und keine Knoten. Die Verbindung aller Teilnehmer erfolgt über einen gemeinsamen Übertragungsweg. Zu einem Zeitpunkt kann immer nur eine Nachricht über den Bus transportiert werden. Bei Ausfall einer Station bleibt die Kommunikation der anderen Stationen erhalten. Bei den Bussystemen kann man noch unterscheiden in Basisband-Bussysteme und Breitband-Bussysteme. Bei Basisband-Bussystemen werden die elektrischen Pegel direkt übertragen; bei den für uns interessanten digitalen Informationen also 0- und 1-Pegel. Bei Breitband-Bussystemen werden über das Kabel mehrere unabhängige Kanäle geleitet (modulierte Übertragung). Busnetze müssen auf beiden Seiten mit der Leitungsimpedanz abgeschlossen werden, damit keine Echos auftreten, die zu Empfangsfehlern führen.

Vermaschte Struktur

Jeder Teilnehmer ist mit mehreren anderen verbunden. Es gibt keine Zentrale und es existieren mehrere, unabhängige Übertragungswege zwischen zwei Stationen. Manchmal gibt es keine direkte Verbindung zwischen zwei Stationen. Dann führt der Weg über eine oder mehrere andere Stationen.

Je nach Bedarf können die o. g. Topologien auch miteinander kombiniert werden, z. B. Bus mit angeschlossenen Sternen oder Bus mit angeschlossenen Bussen, was zu einer Baumstruktur führt. Insbesondere bei Weitverkehrsnetzen (WAN) treten vermaschte Strukturen auf. Teilweise ergeben sich dabei redundante Leitungswege, die auch bei Unterbrechung eines Wegs den Datentransport sicherstellen.

mit freundlicher Unterstützung von Herrn Prof. Jürgen Plate
