Repeater, Bridge, Router

Multiport-Repeater

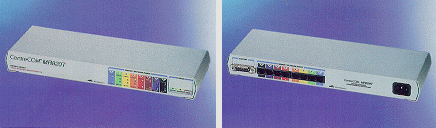

Hub

Manche Repeater/Hubs lassen sich über spezielle Busports und in der Regel sehr kurze Buskabel verbunden. Vorteil dieser herstellerspezifischen Kaskadierung ist, daß alle so verbundenen Repeater/Hubs als ein Repeater bezüglich der Repeaterregel zählen.

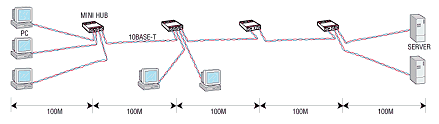

Repeaterregel

Lichtwellenleiter (10BaseF, FOIRL) und Sternkoppler

Bridge

Jede lokale Bridge ist über Transceiver an zwei Ethernet-LANs angeschlossen (Es gibt auch Bridges, die mehrere LANs verbinden können). Die Bridge erstellt für jedes LAN eine Tabelle der Adressen aller Stationen, die Datenpakete aussenden. Ist die Zieladresse eines Paketes in dem LAN, in dem es von der Bridge empfangen wurde, wird es ignoriert. Ist es nicht darin, wird es in das andere LAN gesendet. Es werden somit nur solche Pakete übertragen, die an die jeweils andere Seite adressiert sind. Broadcasts und Multicasts werden immer übertragen. Je nach Typ der Bridge können auch extra Filter gesetzt werden, um etwa den Zugang mancher Stationen zu verhindern oder nur bestimmte Protokolle zuzulassen. Eine Bridge arbeitet auf der Ebene 2 des OSI-Schichtenmodells.
Die Bridge empfängt von beiden Netzsegmenten, mit denen sie wie jede normale Station verbunden ist, alle Blöcke und analysiert die Absender- und Empfängeradressen. Steht die Absenderadresse nicht in der brückeninternen Adreßtabelle, so wird sie vermerkt. Die Bridge lernt und speichert so die Information, auf welcher Seite der Bridge der Rechner mit dieser Adresse angeschlossen ist. Ist die Empfängeradresse bekannt und der Empfänger auf derselben Seite wie der Absender, so vewirft die Bridge das Paket (filtert es). Ist der Empfänger auf der anderen Seite oder nicht in der Tabelle, wird das Paket weitergeschickt. Die intelligente Bridge lernt so selbständig, welche Pakete weitergeschickt werden müssen und welche nicht. Bei managebaren Bridges können zusätzliche Adreß-Filter gesetzt werden, die regeln an welche Adressen die Bridge Informationen immer weiterschicken muß oder nie weiterschicken darf.

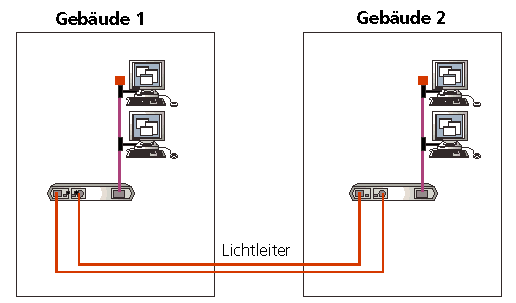

Bridges können Ethernet-Segmente auch über synchrone Standleitungen, Satellitenverbindungen, Funkverbindungen, öffentliche Paketvermittlungsnetze und schnelle Lichtleiternetze (z.B. FDDI) verbinden. In der Regel müssen solche Bridges immer paarweise eingesetzt werden.

Bridges sind komplette, relativ leistungsfähige Rechner mit Speicher und mindestens zwei Netzwerkanschlüssen. Sie sind unabhängig von höheren Protokollen (funktionieren also z.B. mit TCP/IP, DECnet, IPX, LAT, MOP etc. gleichzeitig) und erfordern bei normalem Einsatz keine zusätzliche Software oder Programmierung. Nach Außen bildet ein mittels Bridge erweitertes LAN weiterhin eine Einheit, welches eine eindeutige Adressierung bedingt. Eine Bridge interpretiert die MAC-Adressen der Datenpackete. Weitere Features einer Bridge sind:

• Ausfallsicherheit
  Störungen gelangen von der einen Seite einer Bridge nicht auf die andere Seite. Sie werden auch in diesem Sinne zum Trennen von sog. Kollisions-Domainen eingesetzt.
• Datensicherheit
  Informationen, die zwischen Knoten auf einer Seite der Bridge ausgetauscht werden, können nicht auf der anderen Seite der Bridge abgehört werden.
• Durchsatzsteigerung
  In den durch Bridges getrennten Netzsegmenten können jeweils unterschiedliche Daten-Blöcke gleichzeitig transferiert werden. Hierdurch wird die Netzperformance erhöht. Allerdings erzeugen Brücken dadurch, daß sie die Blöcke zwischenspeichern eine zusätzliche Verzögerung und können deswegen bei kaum ausgelasteten Netzen die Performance sogar verschlechtern.
• Vermeidung von Netzwerkschleifen
  Eine Bridge unterstützt den sog. "Spanning-Tree-Algorithmus", wodurch es möglich ist, auch Schleifen- oder Ring-Konfigurationen (= redundante Verbindungen) im Netz zu erlauben. Die Bridges im Netz kommunizieren miteinander, im Gegensatz zu "dummen" Repeatern oder Hubs, und stellen über den Algorithmus sicher, daß bei mehreren redundanten Verbindungen immer nur eine gerade aktiv ist.

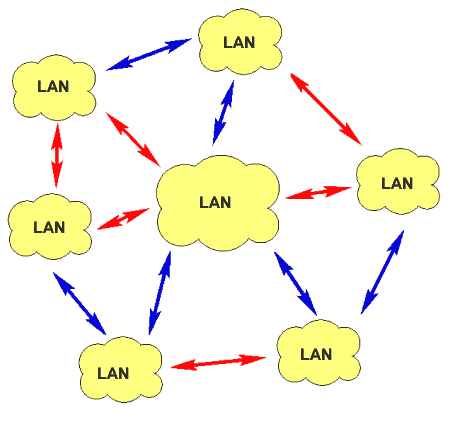

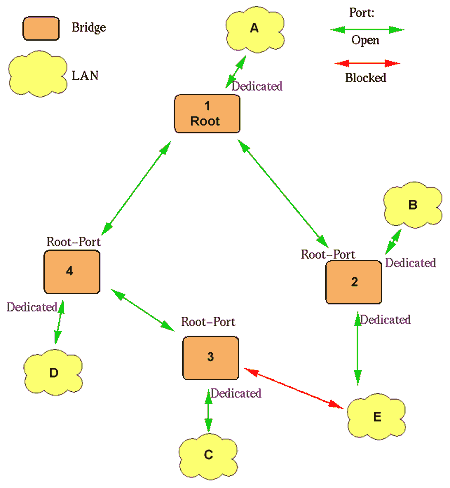

Spanning Tree - Algorithmus

Alle Bridge-Links gemeinsam würden redundante Pfade im Netz ermöglichen, was endlos kreisende Pakete zur Folge hätte. Mit dem "Spanning Tree"-Algorithmus wird einer der möglichen logischen Pfade im Netz ausgewählt, der keine Schleifen enthält. Das Ergebnis wird durch die blauen Pfeile dargestellt die eine baumartige Struktur bilden. Im Extremfall kann hierdurch eine Bridge sogar ganz aus dem Netzverkehr herausfallen.

Die Bridges kommunizieren untereinander mit Hilfe der sog. Bridge Protocol Data Units (BPDU). Jede Bridge benötigt eine gewisse Grundkonfiguration, um den Algorithmus einsetzen zu können:

• Bridge: Eindeutige Bridge-ID.
• Port: Eindeutige Port-ID.
• Port: Relative Port-Priorität.
• Port: "Kostenfaktor" für jeden Port (je höher die Netzwerk-Performance im angeschlossenen LAN, desto geringer die Kosten).

In Abhängigkeit dieser Parameter wird der logische Baum folgendermaßen automatisch von allen Bridges zusammen aufgespannt:

1. Auswahl der Root-Bridge
   Die Root-Bridge ist die Bridge mit der kleinsten Bridge-ID. Haben zwei Bridges dieselbe ID, so wird diejenige mit der kleinsten MAC-Adresse ausgewählt.
2. Auswahl eines Root-Ports pro Bridge
   Mit Außnahme der Root-Bridge, wird bei jeder Bridge einer der Ports als Root-Port festgelegt. Dieser Port wird mit Hilfe der geringsten "Wegkosten" zur Root-Bridge ermittelt.
3. Zuordnung einer Bridge pro LAN
   Diese Zuordnung ist entscheident, da sonst Schleifen entstehen.
   • Im Falle daß nur eine Bridge an ein bestimmtes LAN angebunden ist, ist die Wahl einfach: jener Port, welcher zu diesem LAN gehöhrt, wird ihm auch global zugeordnet.
   • Haben mehrere Bridges einen direkten Zugang zu einem LAN, wird diejenige ausgewählt, welche betreffend der Wegkosten zur Root-Bridge am g&uoml;nstigsten ist.

Switch

Was ist nun der Unterschied zwischen einem Switch und einer Multiport-Bridge? Bei den Produkten der meisten Hersteller gibt es keinen. Switch klingt nach Tempo und Leistung, deswegen haben viele Hersteller ihre Multiport Bridges Switches genannt. Der Begriff Switch fuer Multiport Bridges wurde von der Firma Kalpana (inzwischen von Cisco aufgekauft) kreiert, da deren Produkte nicht der IEEE-Spezifikation einer Bridge entsprachen, konnte Kalpana die Produkte nicht Bridges nennen und hat den Namen Switch gewählt. Kalpana war nun sehr erfolgreich mit dem Marketing ihrer Switches. Deswegen haben andere Hersteller ihre Bridges auch Switch, Switch mit Bridge-Eigenschaften oder Bridging Switch genannt. Switches brechen die Ethernet-Busstruktur in eine Bus-/Sternstruktur auf. Teilsegmente mit Busstruktur werden sternförmig über je einen Port des Switch gekoppelt. Zwischen den einzelnen Ports können Pakete mit maximaler Ethernet-Geschwindigkeit übertragen werden. Wesentlich ist die Fähigkeit von Switches, mehrere Übertragungen zwischen unterschiedlichen Segmenten gleichzeitig durchzuführen. Dadurch erhöht sich die Bandbreite des gesamten Netzes entsprechend. Die volle Leistungsfähigkeit von Switches kann nur dann genutzt werden, wenn eine geeignete Netzwerktopologie vorhanden ist bzw. geschaffen werden kann. Die Datenlast sollte nach Möglichkeit gleichmäßig über die Ports verteilt werden. Systeme, die viele Daten übertragen, müssen unter Umständen an einen eigenen Switch Port angeschlossen werden. Dies bezeichnet man dann als Private Ethernet. Außerdem sollte man versuchen, Systeme die viel miteinander kommunizieren, an einen gemeinsamen Port des Switches anzuschließen, um so die Datenmengen, die mehr als ein Segment durchlaufen müssen, zu reduzieren.

Allgemein haben sich in der Switch-Technologie zwei Gruppen herauskristallisiert:

• Cut-Through bzw. On The Fly
  Der Ethernet Switch wartet im Gegensatz zu normalen Bridges nicht, bis er das vollständige Paket gelesen hat, sondern er überträgt das ankommende Paket nach Empfang der 6-Byte-Destination-Adresse. Da nicht das gesamte Paket bearbeitet werden muß, tritt eine Zeitverzögerung von nur etwa 40 Mikrosekunden ein. Sollte das Zielsegment bei der Übertragung gerade belegt sein, speichert der Ethernet Switch das Paket entsprechend zwischen. Bei den Switches werden, im Gegensatz zu Bridges, mit Ausnahme von short frames (Pakete, die kleiner als die minimal zulässigen 64 Bytes sind), fehlerhafte Pakete auch auf das andere Segment übertragen. Grund hierfür ist, daß die CRC-Prüfung (Cyclic Redundancy Check) erst bei vollständig gelesenem Paket durchgeführt werden kann. Solange der Prozentsatz von fehlerhaften Paketen im Netz gering ist, entstehen keine Probleme. Sobald aber (z.B. aufgrund eines Konfigurationsfehlers, fehlerhafter Hardware oder extrem hoher Netzlast bei gleichzeitig langen Segmenten mit mehreren Repeatern) der Prozentsatz der Kollisionen steigt, können Switches auch dazu führen, daß die Leistung des Gesamtnetzes deutlich sinkt. Cut-Through-Switching bietet dann einen Vorteil, wenn man sehr geringe Verzögerungen bei der Übertragung zwischen einzelnen Knoten benötigt. Diese Technologie sollte also eingesetzt werden, wenn es darum geht, in relativ kleinen Netzen eine große Anzahl Daten zwischen wenigen Knoten zu übertragen.
• Store-and-Forward
  Die Switches dieser Kategorie untersuchen im Gegensatz zu den vorher erwähnten das gesamte Datenpaket. Dazu werden die Pakete kurz zwischengespeichert, auf ihre Korrektheit und Gültigkeit überprüft und anschließnd verworfen oder weitergeleitet. Einerseits hat dies den Nachteil der größeren Verzögerung beim Weiterschicken des Paketes, andererseits werden keinerlei fehlerhafte Pakete auf das andere Segment übertragen. Diese Lösung ist bei größeren Netzen mit vielen Knoten und Kommunikationsbeziehungen besser, weil nicht einzelne fehlerhafte Segmente durch Kollisionen das ganze Netz belasten können. Bei diesen Anwendungen ist die Gesamttransferrate entscheidend, die Verzögerung wirkt sich hier kaum aus.

Inzwischen sind Switching-Produkte (z.B. von 3Com, Cisco oder Allied Telesyn) am Markt, die beide Technologien unterstützen. Dies geschieht entweder per Konfiguration (Software) oder automatisch anhand der CRC-Fehler-Häufigkeit. Wird eine vorgegebene Anzahl von fehlerhaften Paketen überschritten, schaltet der Switch automatisch von "Cut Through" auf "Store and Forward" um.

Die Performance eines Netzes kann man auf Basis vorhandener Standalone-Switches erhöhen, indem zusätzliche Switches über die Ethernetports kaskadiert werden. Alle Switches erlauben die Kaskadierung über einen einzelnen Ethernet-Port mit einer maximalen Transferrate von 10 Mbit/s (bzw. 100 Mbit/s bei Fast Ethernet Switches). Kann man das Netz in Teilnetze unterteilen, zwischen denen diese Transferrate ausreicht, ist dies eine sinnvolle Lösung. Doch meistens ist das nicht der Fall. Die nächste und wohl beste Möglichkeit der Kopplung von Switches ist der Einsatz von Produkten, die den Anschluß an einen High Speed Backbone erlauben. Im Gegensatz zu kaskadierten Standalone-Switches können weitere Geräte an den Backbone gehängt werden, ohne daß Ports für die Switch-zu-Switch-Verbindung verlorengehen. Eine Backbone-Lösung ist nicht nur schneller und flexibler sondern für große Netze auch kostengünstiger. Man muß unterscheiden zwischen Lösungen, die eine herstellereigene Verbindung benutzen (proprietär) und solchen, die auf einen Standard wie Fast Ethernet, Gigabit Ethernet, FDDI oder ATM setzen.

Unterschiede Hub - Switch:

Hub

• Es kann immer nur ein Datenpaket nach dem anderen den Hub passieren
• Geschwindigkeit 10 oder 10/100 Mbps bei Dual Speed Hubs
• Hubs wissen nicht, an welchem Port welche Station angeschlossen ist, sie können es auch nicht lernen. Hubs müssen nicht konfiguriert werden.
• preisgünstiger als Switches

Switch

• Mehrere Datenpakete können den Switch gleichzeitig passieren
• Die Gesamtbandbreite (der Datendurchsatz) ist wesentlich höher als bei einem Hub
• Switches lernen nach und nach, welche Stationen mit welchen Ports verbunden sind, somit werden bei weiteren Datenübertragungen keine anderen Ports unnötig belastet, sondern nur der Port, an dem die Zielstation angeschlossen ist
• Geschwindigkeiten sind heute 10, 10/100 oder 1000 MBit/s (Gigabit Ethernet)
• Switches müssen nicht konfiguriert werden

Router

Router verbinden, im Gegensatz zu Bridges, in OSI-Schicht 3 auch Netze unterschiedlicher Topologien. Sie sind Dreh- und Angelpunkt in strukturiert aufgebauten LAN- und WAN-Netzen. Mit der Fähigkeit, unterschiedliche Netztypen sowie unterschiedliche Protokolle zu routen, ist eine optimale Verkehrslenkung und Netzauslastung möglich. Routing wird erst dann erforderlich, wenn Kommunikation zwischen Stationen in unterschiedlichen Subnetzen erfolgen soll. Sie sind nicht protokolltransparent, sondern müssen in der Lage sein, alle verwendeten Protokolle zu erkennen, da sie Informationsblöcke protokollspezifisch umsetzen.

Bevor ein Router ein Paket mit einer bestimmten IP-Adresse weiterleiten kann, muß er für diese Adresse zunächst den Weg durch das Netz zum Zielrechner bestimmen. Das geschieht mit Hilfe spezieller Protokolle wie ARP, RIP, OSPF, EGP/BGP. Er arbeitet also nicht wie die Bridge oder der Switch mit den Adressen der MAC-Ebene. Dieses hat den Vorteil, das ein Host nicht die MAC-Adresse des Empfängers wissen muß, um diesem eine Nachricht zu übermitteln. Die Adresse der Netzwerk-Protokollebene, z. B. IP genügt. Dieses Weiterleiten von Daten anhand einer Tabelle heißt Routen.
In der Routingtabelle ist aber nicht der gesamte Weg zu einem Rechner mit einer bestimmten IP-Adresse gespeichert. Vielmehr kennt der einzelne Router nur die nächste Zwischenstation (engl. next hop) auf dem Weg zum Ziel. Das kann ein weiterer Router oder der Zielrechner sein.

Grundlegende Komponenten von Routern

LAN Interfaces:
Die meisten Router haben ein oder mehrere LAN-Interfaces, je nach Topologie für Token-Ring, Ethernet, 100BASE-T Fast Ethernet, FDDI oder auch ATM. Für den Anschluß entsprechender Medien sind entweder alternativ nutzbare Ports (z.B. Ethernet AUI, BNC, RJ45) vorhanden oder der Anschluß ist als Einschub realisiert und kann daher den Erfordernissen angepaßt werden. WAN Interfaces:
WAN-Leitungen werden von unterschiedlichen Anbietern mit unterschiedlichen Geschwindigkeiten angeboten. Entsprechend variieren die Kosten und die Schnittstellen. Für kleinere Anbindungen (z.B. Workgroups) werden Verbindungen mit einer Übertragungsgeschwindigkeit von 64 Kbit/s empfohlen. Es gibt natürlich Applikationen, wo eine geringere Übertragungsrate ausreicht. Werden höhere Übertragungsraten benötigt, so bietet sich die in Europa übliche E1-Verbindung (im Prinzip ein ISDN Primärmultiplexanschluß) mit einer Übertragungsrate von 2048 kbit/s an. Router haben einen oder mehrere WAN-Ports, die entweder fest eingebaut sind oder bei modularen Modellen mit entsprechenden Schnittstellenmodulen aufgerüstet werden können. Übliche physikalische Schnittstellen für Synchronbetrieb sind RS449, V.35 und X.21, für asynchronen Betrieb das RS232-Interface. Für den Anschluß an ISDN wird die S0-Schnittstelle verwendet.

Routing



	Betrachten wir dazu ein stark vereinfachendes Beispiel. Dabei werden lokale Netze im folgenden nur noch als gelbe Ovale dargestellt. Innerhalb eines lokalen Netzes hat jeder Rechner eine eigene IP-Adresse. Zwei Netze werden miteinander über Router (rotes Rechteck) gekoppelt.
Bei der Verbindung von mehr als zwei Netzen existieren Knotenpunkte, an denen eine Richtungsentscheidung getroffen werden muß. Router mit mehreren Interfaces legen den Weg eines Paketes durch das Netz fest. Es ginge im Prinzip auch nur mit einem Interface - aber auf Kosten der Performance.
	Das Konzept wird rasch an vielen Stellen umgesetzt. Es entstehen miteinander gekoppelte Netze. Aber noch haben nicht alle Netze miteinander eine Verbindung.
Durch weitere Verbindungen haben nun alle Netze Kontakt. Jeder Rechner kann mit jedem anderen Rechner kommunizieren, auch wenn sie nicht in zwei benachbarten Netzen liegen.
	Durch Querverbindungen entsteht ein vermaschtes System. Auch wenn eine der Verbindungen ausfällt, kann die Kommunikation weiterlaufen.

Durch die für das Routen notwendige Untersuchung des Datenpakets, erhöht sich die Verweilzeit der Daten im Router selbst (Latenzzeit). Die eigentliche Stärke von Routern liegt in ihrer Fähigkeit mittels bestimmter Algorithmen den bestmöglichen Weg für ein Datenpaket zum Empfanger aus seiner Routing-Tabelle zu wählen.
Um die Daten "routen" zu können, ist es notwendig, daß der Router alle angeschlossenen Netzwerkprotokolle versteht und diese auch die Fähigkeit des Routens unterstützen. Der Vorteil des Routers gegenüber der Bridge ist die logische Trennung und die Bildung von (Sub-)Netzen bei TCP/IP bzw. von Areas bei DECNET.
Weitere Features von Routern sind ihre Netzwerk-Management- und die Filter-Funktionen. Durch geeignet gewählte Routing-Einstellungen ist es möglich, die Netwerk-Performance je nach Anforderungen ans Netz zu verbessern. Die Filterfunktionen auf Netzwerk-Protokollebene sind ähnlich wie bei der Bridge. Router bieten aber eine generell höhere Isolation da sie z. B. Broadcasts in der Regel nicht weiterleiten. Außerdem können sie zusätzlich als "screening Router" verwendet werden, indem z. B. bestimmten IP-Adressen der Zugriff auf bestimmte Netzteile verwehrt wird. Aus den erwähnten Gründen sind Router in der Regel per Software konfigurierbar.

Bei Hochgeschwindigkeitsnetzen im Gigabitbereich ist die oben beschriebene Struktur eines Routers nicht mehr ausreichend. Die CPU und der Systembus müßten dabei die Summe der Übertragungsraten aller angeschlossenen Netzwerke verarbeiten können. Bei 2 GBit/s Datenübertragungsgeschwindigkeit entspricht das bei einer angenommenen Paketgröße von 1000 Bits bis zu zwei Millionen IP-Paketen pro Sekunde und Netzwerkanschluß. Bei solchen Hochleistungsroutern geht man dazu über, die Aufgabe des Weiterleitens von IP-Paketen den einzelnen Netzwerkadaptern zu übertragen. Die Netzwerkadapter erhalten zu diesem Zweck eine eigene CPU und Speicher, in dem sich eine Kopie der zentralen Routingtabelle des Routers befindet. Trifft bei diesem Routermodell ein IP-Paket bei einem der Adapter ein, bestimmt dieser den Next-Hop und gibt das Paket direkt an den entsprechenden Ausgangsadapter weiter. Die CPU des Routers ist nur noch für die Ausführung der Routingprotokolle und die Verwaltung der zentralen Routingtabelle sowie anderer administrativer Aufgaben zuständig. Die zentrale Routingtabelle wird im Fall einer Änderung anschließend in die Speicher der einzelnen Netzwerkadapter kopiert.

Die Routingtabelle

Die IP-Adressen sind nicht einzeln wahllos auf Rechner in der ganzen Welt verstreut worden. Bei IPv4 ist der Adreßraum in fünf verschiedene Klassen A-C unterteilt worden. Jede IPv4-Adresse besteht aus einer Klassenkennung, einer Netzadresse, einer möglichen Subnetzadresse und einer Rechneradresse. Jede Organisation im Internet bekommt eine Netzadresse aus einer bestimmten Klasse zugewiesen. Mit den Netzadressen der verschiedenen Klassen sind unterschiedliche Kontingente von Rechneradressen verbunden, je nachdem wie viele Adressen von einer Organisation benötigt werden. So sind die Netzadressen der Klasse B 14 Bit lang, und für die Adreßverteilung innerhalb einer Organisation stehen 16 Bit zur Verfügung. Für die mögliche Aufteilung in Subnetze und die Verteilung der Adressen an einzelne Rechner innerhalb der Organisationen sind diese selber zuständig.

• Class C-Netz: 3 Byte Netzadresse, 1 Byte Rechneradresse,
• Class B-Netz: 2 Byte Netzadresse, 2 Byte Rechneradresse,
• Class A-Netz: 1 Byte Netzadresse, 3 Byte Rechneradresse.

Beispiel für drei IP-Netze mit Routern

Die Routing-Tabellen dazu sehen so aus:

Routingverfahren

Beim Routing werden diverse Ziele verfolgt:

• Geringe Paketverzögerung
• Hoher Durchsatz
• Geringe Kosten
• Fehlertoleranz

• Zentralisierung:
  Wo werden Wegewahlen getroffen?
  • Zentral, in einem Netzkontrollzentrum.
  • Dezentral, verteilt über die Vermittlungsknoten.
• Dynamik:
  Welche Größen beeinflussen die Wegewahlen?
  • Nicht-adaptive Verfahren. Wegewahl sind fest vorgegeben oder lange Zeit konstant. Der Zustand eines Netzes hat keinen Einfluß auf die Wegewahl.
  • Adaptive Verfahren. Wegewahlen hängen vom Zustand des Netzes ab (Topologie, Lastveränderungen usw.).

Routingverfahren lassen sich in folgende Teile aufteilen:

• Paketweiterleitung:
  • Verbindungslose Vermittlung (Datagramme)
    Für jedes Datagramm wird die Wegewahl neu getroffen.
  • Verbindungsorientierte Vermittlung (Session-Routing)
    Die Wegewahl wird bei der Verbindungserstellung getroffen. Alle Pakete einer (virtuellen) Verbindung verwenden denselben Weg.
• Wegewahl (Routing):

  • Routing-Protokoll (Protokoll zum Austausch von Informationen, die für die Wegewahl benötigt werden).
  • Routing-Algorithmen (Verfahren zur Bestimmung von Wegen).
  • Routing-Tabellen (Datenstrukturen, die die Wegeinformationen speichern).

Statisches Routing

• Jeder Knoten unterhält eine Routing-Tabelle, in der jeder mögliche Zielknoten durch eine Zeile gekennzeichnet ist.
• Jede Zeile enthält ein oder mehrere Einträge für die zu verwendende Übertragungsleitung in Richtung des Zieles. Jeder Eintrag enthält auch eine relative Gewichtung.
• Zum Weiterleiten eines Paketes wird sein Ziel bestimmt, die entsprechende Zeile aus der Tabelle gesucht und aus ihr die "beste" Übertragungsleitung ausgewählt. Auf dieser wird das Paket weitergesendet.

Zentralisiertes Routing

• Jeder Knoten sendet periodisch Zustandsinformationen an das RCC, wie den Leitungszustand, Auslastung, Verkehr usw.).
• Das RCC sammelt diese Informationen und berechnet optimale Wege durch das gesamte Netz.
• Das RCC übermittelt Routingtabellen zu jedem Knoten.

Isoliertes Routing

Verteiltes adaptives Routing

• Jeder Knoten tauscht periodisch Informationen für die Routing-Entscheidungen mit seinen Nachbarn aus.
• Routingtabellen werden anhand der Informationen von den Nachbarn bestimmt.
• Routing-Informationen werden entweder in bestimmten Intervallen synchron ausgetauscht.
• Routing-Informationen werden asynchron bei lokalen Änderungen an die Nachbarn weitergegeben.

Hierarchisches Routing

• Aufteilung des Netzes in Regionen.
• Die Knoten in den Regionen haben nur Routing-Informationen über die eigene Region.
• Mindestens ein Knoten dient als Schnittstelle zu anderen Regionen.
• Eine Hierarchisierung in Regionen, Zonen usw. ist möglich.

Brouter

Layer-3-Switching

Terminalserver

Gateway

Ein Gateway ist ein aktiver Netzknoten, der von beiden Seiten aus adressiert werden kann. Er kann nicht auch mehr als zwei Netze miteinander koppeln. Gateways behandeln auf beiden Seiten unterschiedliche Protokolle bis hinauf zur Schicht 7. Insbesondere ist das Routing über Netzgrenzen (korrekte Adressierung!) hinweg eine wichtige Aufgabe des Gateways. Man unterscheidet im wesentlichen zwei Typen:

• Medienkonvertierende Gateways (Translatoren), die bei gleichem Übertragungsverfahren die Verbindung zwischen unterschiedlichen Protokollen der unteren beiden Ebenen (bei unterschiedlichem Transportmedium) herstellen - also dort, wo ein Router nicht mehr ausreichen würde.

• Protokollkonvertierende Gateways, die unterschiedliche Protokolle der Ebenen 3 und 4 abwickeln und ineinander überführen.

Der Gateway unterstützt hauptsächlich zwei wichtige Dienste: Die Übermittlung aufeinanderfolgender Nachrichten zwischen Quelle und Ziel als unabhängige Einheit und das Etablieren einer logischen Verbindung zwischen Quelle und Ziel. Um auf die unterschiedlichen Anforderungen der Flußkontrolle der zu verbindenen Netze eingehen zu können, muß der Gateway gegebennfalls Daten zwischenspeichern. Ist eines der beteiligten Netze leistungsfähiger als das andere, muß der Gateway dies erkennen und das "schnellere" Netz bremsen. Arbeiten beide Netze mit unterschiedlichen Paketgrößen, müssen Datenpakete "umgepackt" werden. Dies kann ganz einfach dadurch geschehen, daß zu große Pakete in kleinere Pakete aufgespalten und an Ziel gegebenenfalls wieder zusammengesetzt werden.

Firewall-Rechner

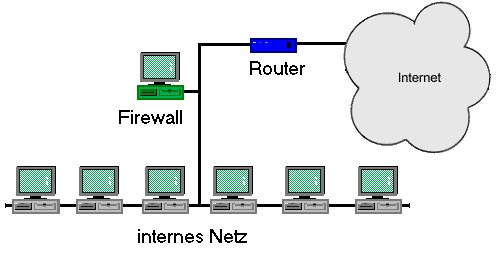

Der Anschluß kann auf zwei Arten erfolgen. Die erste Möglichkeit ist das Einbinden ins lokale Netz. Der Router dieses Netzes wird so konfiguriert, daß alle Datenpakete nur an den Firewall weitergegeben werden, der auch als einziges System 'nach außen sichtbar' ist.

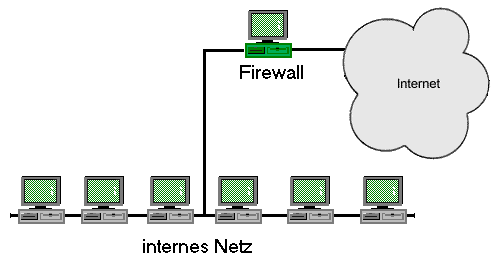

Die zweite Möglichkeit besteht darin, den Firewall mit zwei Netzwerk- Schnittstellen auszurüsten, so daß das interne und das externe Netz durch den Rechner getrennt werden. Der Firewall routet dann nur die erlaubten Datenpakete.

Zur Software-Konfiguration eines Firewall existieren zwei Grundstrategien:

• 'Es ist alles erlaubt, was nicht verboten ist'
  Dieser Ansatz schließt die Nutzung bestimmter Dienste (z. B. tftp, nfs) generell aus. Er ist benutzerfreundlich, da neue Dienste automatisch erlaubt sind, aber auch gefährlich, da der Administrator das Verhalten der Nutzer ständig beobachten und rechtzeitig Gegenmaßnahmen treffen muß.




• 'Es ist alles verboten, was nicht erlaubt ist'
  Diese Strategie könnte von den Nutzern als hinderlich angesehen werden, da diese neue Dienste erst umständlich beantragen müssen. Sie schützt aber auch vor Sicherheitslücken im Betriebssystem und in Anwendungsprogrammen, da sie den Zugriff auf unbekannte Ports unterbindet.

Es gibt drei Arten von Firewalls:

• Paketfilter überprüfen die Quell- und Zieladresse (IP-Adresse und TCP/UDP-Port) eines Pakets und entscheiden, ob es passieren darf oder nicht. Der Vorteil besteht in der Transparenz für den Anwender. Diese Transparenz ist aber zugleich von Nachteil: Paketfilter können nicht zwischen Nutzern und deren Rechten unterscheiden. Paketfilter sind im allgemeinen auf Routern angesiedelt und werden heute von den meisten Herstellern mitgeliefert. Intelligente Paketfilter analysieren zusätzlich den Inhalt der Pakete und erkennen auch die Zulässigkeit von Verbindungen, die einfache Paketfilter nicht erlauben würden (z. B. Datenverbindung bei ftp).



• Circuit Level Gateways sind mit Paketfiltern vergleichbar, arbeiten jedoch auf einer anderen Ebene des Protokollstacks. Verbindungen durch solch ein Gateway erscheinen einer entfernten Maschine, als bestünden sie mit dem Firewall-Host. Somit lassen sich Infomationen über geschützte Netzwerke verbergen.



• Application Gateways, auch 'Proxy' (Stellvertreter) genannt, stellen ein anderes Firewall-Konzept dar. Hierbei wird auf dem Firewall-Host für jede zulässige Anwendung ein eigenes Gateway-Programm installiert. Der Client muß sich dabei oftmals gegenüber dem Proxy-Programm authentifizieren. Dieser Proxy führt dann alle Aktionen im LAN stellvertretend für den Client aus. Damit lassen sich zum einen benutzerspezifische Zugangsprofile (welche Zeiten, welche Dienste, welche Rechner) erstellen, zum anderen kann man die Festlegung der zulässigen Verbindungen anwendungsbezogen vornehmen. Die daraus resultierenden separaten kleinen Regelsätze bleiben besser überschaubar als der komplexe Regelsatz eines Paketfilters. Application Gateways sind typische Vertreter der 'Verboten-was-nicht-erlaubt'-Strategie und als die sicherste, aber auch aufwendigste Lösung einzuschätzen.
  Da beim Proxy alle Zugriffe nach außen über eine Instanz laufen, kann man den Proxy gleichzeitig als Cache (Pufferspeicher) benutzen. Der Proxy speichert alle erhaltenen WWW-Seiten zwischen, so daß er bei einem erneuten Zugriff darauf - egal, ob vom selben oder einem anderen Anwender - keine Verbindung nach außen aufbauen muß.


Der Einsatz von Firewalls bietet sich auch innerhalb einer Organisation an, um Bereiche unterschiedlicher Sensitivität von einander abzugrenzen. Firewalls bieten jedoch niemals hundertprozentige Sicherheit! Sie schützen nicht vor dem Fehlverhalten eines authorisierten Anwenders und können, etwa durch eine zusätzliche Modem-Verbindung, umgangen werden.

VLAN - virtuelle lokale Netzwerke

Was ist ein VLAN?

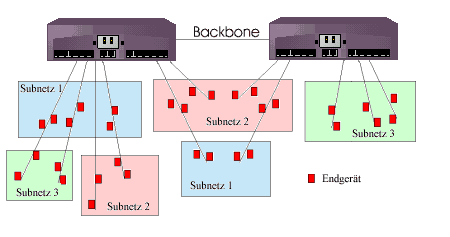

VLANs sind geswitchte Netze, die logisch segmentiert werden können. Ohne Beschränkung durch die räumliche Position ist möglich, Server und Workstations nach ihrer Funktion zu dynamischen Arbeitsgruppen zusammenzufassen. VLANs können transparent und ohne physikalische Veränderungen des Netzes eingerichtet werden. Eine Umgliederung ist ohne Umpatchen oder Verlegen von Rechnern möglich, im Idealfall kann sie über Software erfolgen.

Ein VLAN ist weiters eine Broadcast- und Kollisionsdomäne, die sich auch über mehrere Switches erstrecken kann. Der Broadcastverkehr ist nur in dem VLAN sichtbar. Diese Möglichkeit, VLANs komplett voneinander zu isolieren, erhöht die Sicherheit. Der Verkehr zwischen VLANs muß geroutet werden, hier gibt es Lösungen, die die Geschwindigkeit von Switches erreichen. Innerhalb des VLAN ist hingegen kein Routing nötig.

Beliebige Netzteilnehmer aus verschiedenen Segmenten können nach unterschiedlichen Kriterien (Switch-Port, MAC-Adresse, Protokoll der Netzwerkschicht, logische Netzwerkadresse, Applikation) zu einem virtuellen Netz vereint werden, ohne daß das Netz physikalisch umstrukturiert werden muß.

Warum virtuelle Netze?

• Broadcasts werden nicht über das gesamte Netzsegment verbreitet
• Einfache Abbildung der Organisationsstruktur auf die Netzwerkstruktur
• Unterstützung dynamischer Workgroups
• Räumliche Entfernung der Mitarbeiter spielt keine Rolle bei der Aufgabenverteilung
• Jeder Mitarbeiter zieht etwa alle paar Jahre innerhalb des Unternehmens um, verbleibt aber in seiner logischen Arbeitsgruppe
• Server in zentralen Technikräumen werden entfernten Arbeitsgruppen zugeordnet
• Teilweise kein Routing mehr nötig

Realisierung von VLANs

Abbilden von Ports auf VLANs
Ausgangsbasis sind ein Switch oder mehrere miteinander verbundene Switches, bei denen die Ports unterschiedlichen VLANs zugeordnet werden. Die einfachste Form wäre ein Switch, bei dem die Hälfte der Ports dem VLAN A und die andere Hälfte dem VLAN B zugeordnet ist. Um den Geltungsbereich eines VLANs festzulegen, gibt es mehrere Strategien:

1. VLAN A belegt die Ports 1 bis k, VLAN B die Ports k+1 bis n.
2. Der Switch kann mit einer VLAN/Port-Zuordnung konfiguriert werden.
3. Der Switch kann mit einer VLAN/MAC-Adressen-Zuordnung konfiguriert werden. Er bestimmt dann dynamisch die VLAN/Port-Zuordnung aufgrund der MAC-Adresse.
4. Der Switch kann mit einer VLAN/IP-Präfix-Zuordnung konfiguriert werden. Er bestimmt dann dynamisch die VLAN/Port-Zuordnung aufgrund der Quell-IP-Adresse.
5. Der Switch kann mit einer VLAN/Protokoll-Zuordnung konfiguriert werden. Er bestimmt dann dynamisch die VLAN/Port-Zuordnung aufgrund des Protokolltyps.

Port-basierende VLANs
Die Ports eines Switches werden unterschiedlichen VLANs zugeordnet. An einem Port können immer nur Angehörige desselben VLANs angeschlossen sein. Die starre Zuordnung zwischen Port und VLAN vereinfacht die Fehlersuche. Soll eine Station zu mehreren VLANs gehören, so sind aber mehrere Netzwerk-Adapter nötig. Bei Broadcasts ist eine hohe Sicherheit gewährleistet. Die Flexibilität bei Umzügen ist nicht groß, denn ein Umzug einer Station muß durch den Administrator im VLAN-Manager nachgeführt werden. Im Gegensatz zu der Gruppierung nach MAC-Adressen oder IP-Adressen kann das Engerät nicht einfach den Umzug bekannt geben und das VLAN automatisch umgestaltet werden. Dieses Verfahren ist weit verbreitet, es ist durch IEEE 802.1Q standardisiert und wird von vielen Herstellern unterstützt.

Level-2-VLANs
Die Zugehörigkeit zu einem VLAN richtet sich nach der MAC-Adresse. Der Switch muß bei jedem empfangenen Datenpaket entscheiden, zu welchem VLAN es gehört. So können an einem Port auch Stationen verschiedener VLANs angeschlossen sein, aber es kann in diesem Fall auch zu Performance-Verlusten kommen. Der Umzug von Stationen ist leicht möglich, da die Zuordnung zum VLAN ja erhalten bleibt. Problematisch ist die Initialisierung, da die MAC-Adressen aller Endgeräte erfasst werden müssen. Gerade in großen Netzen, wo häufig VLANs eingerichtet werden müssen, ist dann aber die VLAN-Konfiguration der einzelnen Arbeitsplätze wieder sehr zeitaufwendig.

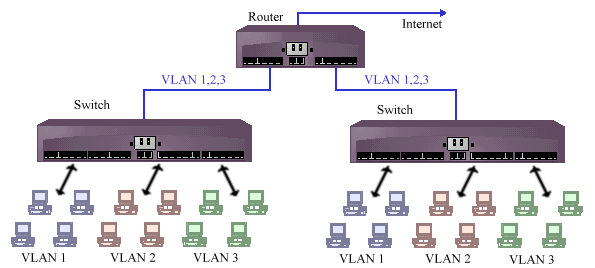

Schema eines Netzwerkes aus zwei Layer-2 Switches und einem Router.

Der Layer-2-Switch interpretiert wie eine Bridge nur die MAC-Adresse der Pakete. Es kann aber im Unterschied zu dieser parallel arbeiten und mehrere Pakete gleichzeitig weiterleiten, etwa von Port A nach C und von B nach D.

Sobald jedoch mehrere Switches vernetzt sind, muß sichergestellt werden, daß die Adreßtabellen in allen Switches konsistent sind. Dazu müssen regelmäßig Informationen über das Netz übertragen werden. Genau dies ist aber das Hauptproblem der VLANs. Jeder Hersteller verwendet für diesen Informationsabgleich eigene Verfahren. Deshalb verstehen sich die Switches verschiedener Produzenten oft nicht. U. a. gibt es:

• den regelmäßigen Austausch der Adreßtabellen mit MAC-Adressen und VLAN-Nummer. Die Tabellen werden etwa einmal pro Minute ausgetauscht.
• das Frame Tagging, bei dem die VLAN-Nummer als Tag vor das MAC-Paket gesetzt. Die zulässige Paketlänge kann dabei überschritten werden.
• das Zeitmultiplexverfahren, bei dem der Backbone zwischen den Switches in Zeit-Slots aufgeteilt wird, die fest den einzelnen VLANs zugeordnet sind.

Protokoll-basierende VLANs
Layer-3-Switches bieten zusätzliche Möglichkeiten durch Basis-Routing-Funktionalität wie z.B. ARP. Der externe Router wird somit oft überflüssig. Diese Variante ist langsamer, da auch Layer-3-Informationen ausgewertet werden müssen. Die Zuordnung einzelner Datenpakete zu verschiedenen virtuellen LANs geschieht durch Auswertung der Subnetzadressen oder portbasiert. Innerhalb einen VLAN wird auf Layer 2 geswitcht. Bei der Verwendung nicht routingfähiger Protokolle treten Schwierigkeiten auf und dynamische Adresszuordnungsverfahren können nicht eingesetzt werden.

Layer-3-Switches verwenden Routerfunktionen zur Definition virtueller Netze. Um effizient arbeiten zu können, wird innerhalb eines VLAN nur gebridged.

Regelbasierende VLANs
Hier werden logische Zuordnungen eingesetzt und die VLAN-Zugehörigkeit wird anhand des Ports, der MAC-Adresse, des Protokolls oder der Netzadresse bestimmt. Das System ist besonders flexibel, der Administrator kann selbst eine Balance zwischen Sicherheit, Verkehrsoptimierung und Kontrolle erreichen, aber dafür ist die Einrichtung aufwendig. Durch die Abarbeitung der einzelnen Regeln ergibt sich eine hohe Latenzzeit.

Layer-2-Switches

• Austausch der MAC-Adresstabellen
  Wie beim Routing tauschen auch die Switches Informationen aus um ihre Adresstabellen abzugleichen. Wird eine neue Station an das Netz angeschlossen, so erkennt der lokale Switch am Port, zu welchem VLAN die Station gehört und ergänzt seine Adresstabelle. Dann sendet er die MAC-Adresse und die Adresse des VLANs an die anderen Switches. Wenn alle Switches die neue Endstation kennen, können deren Daten übertragen werden.
• Time Division Multiplexing (TDM)
  Beim Zeitmultiplexverfahren wird der Backbone, der die Switches verbindet, in Zeitslots aufgeteilt und jedes VLAN erhält exklusiv einen oder mehrere Slots zur Datenübertragung. Die Switches müssen nur wissen, welcher Zeitslot welchem VLAN zugeordnet ist. Es entfällt zwar der Overhead durch den Austausch von Adresstabellen oder aufgrund von Tags, aber Bandbreite, die von einem VLAN nicht genutzt wird, steht nicht für andere VLANs zur Verfügung. Für den sinnvollen Einsatz dieses Verfahrens ist eine an das tatsächliche Netzverhalten angepasste Zuordnung der Zeitslots nötig.
• Frame Tagging
  Das Frame Tagging wird am häufigsten eingesetzt. Beim impliziten Tagging werden keine zusätzlichen Informationen in das Datenpaket eingefügt, sondern die Tagging-Information wird aus der vorhandenen Header-Information hergeleitet und vom Switch in Tabellen gespeichert. Dadurch werden vorhandene Standards nicht verletzt.

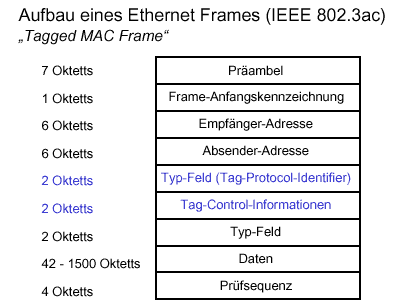

  Beim expliziten Tagging wird in den Ethernet-Frame ein Marker (Tag) eingesetzt (VLAN-ID), der angibt, zu welchem VLAN das Datenpaket gehört. Dadurch ist kein Austausch von Adresstabellen nötig. Der erste Switch, der ein bestimmtes Datenpaket erhält, analysiert es auf seine VLAN-Zugehörigkeit und fügt die Kennung des VLANs als Tag an. Das Paket wird am Backbone von Switch zu Switch weitergeleitet, der letzte Switch entfernt das Tag und übergibt das Paket der Endstation. Die Switches müssen sehr leistungsfähig sein, um möglichst mit Wirespeed die Paketinformationen auswerten und mit den Tabellen vergleichen zu können.

  Das Einfügen von zusätzlicher Information in das Paket ist problematisch, wenn die Datenpakete schon die maximal zulässige Länge erreicht haben. Durch das Hinzufügen eines weiteren Tags würden dann die Vorgaben des MAC-Protokolls verletzt, das Paket als fehlerhaft erkannt und vernichtet. Daher setzen die Hersteller spezifische Techniken zur Vermeidung dieses Problems ein (Kapselung - Encapsulation) - siehe unten.

  Layer-2-Systeme sind leichter zu konfigurieren als Ebene-3-VLANs, benötigen weniger Software und sind meist preisgünstiger und schneller. Außerdem sind sie protokollunabhängig und können auch nicht routbare Protokolle bedienen.



  Layer-3-Switches

  Layer-3-Switches arbeiten auf der Netzwerkebene (Layer 3 des ISO/OSI-Modells). Sie integrieren Routing-Funktionalität in die VLANs und machen externe Router zur Verbindung der VLANs überflüssig. Daher werden sie auch als "Switched Router" bezeichnet. Layer-3-Switches können Ebene-3-Informationen auswerten und deshalb VLANs auch abhängig vom verwendeten Protokolltyp definieren. So kann man z.B. alle IP-Stationen oder alle Netware-Stationen ortsunabhängig zu einem VLAN zusammenfassen. In Schicht-3-VLANs werden eigentlich nicht Endgeräte, sondern Datenpakete den VLANs zugeordnet. Diese Zuordnung geschieht durch Auswerten der Subnetzadressen und es ist kein Informationsaustausch zwischen den Switches wie bei den Layer-2-Systemen nötig.
  Obwohl auch die Ebene-3-Informationen ausgewertet werden, muß die Routing-Funktionalität nur zwischen den VLANs eingesetzt werden. Layer-3-Switches müssen auch Routing-Protokolle beherrschen. Unbekannte Datenpakete werden innerhalb des VLANs an alle Stationen geschickt (Broadcast). Der Broadcast-Traffic kann aber durch Bildung von Subnetzen eingedämmt werden.
  Im Vergleich zu klassischen Routern erlauben Layer-3-Switches einen sehr schnellen Durchsatz auf Ebene 3, da die Zuweisung der Daten über spezielle Hardware erfolgt. "Wirespeed Switched Router" sind in der Lage, Pakete ohne Verzögerung, also mit Leitungsgeschwindigkeit, weiterzuleiten. Für den Umzug von Mitarbeitern ist keine manuelle Rekonfiguration des Netzwerks nötig, sondern der Switch lernt automatisch die neuen Verbindungen und baut daraus Routing- bzw. Switching-Tabellen auf.

  Layer-3-Systeme sind für komplexe Netzwerke besser geeignet, der Overhead zur Synchronisation fällt weg. Broadcast kann gezielter übertragen werden und es stehen Filtermöglichkeiten zur Sicherung der VLANs zur Verfügung.

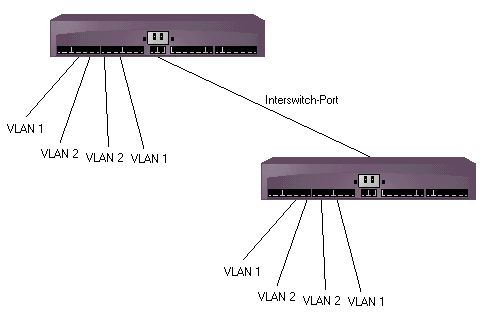

  Dynamische VLAN-Bindung, Switch-Switch

  Sehen wir uns nun den Fall an, wenn ein Switch an einen anderen Switch angeschlossen ist:


  Auf der Verbindung zwischen den beiden Switches können Pakete entweder zu VLAN 1 oder VLAN 2 gehören. Das Schema zum Hinzufügen von zusatzlichen Informationen zu einem Paket ist vom IEEE standardisiert. Es handelt sich um die "VLAN-Marke", damit Switches wissen, für welches VLAN ein Paket bestimmt ist. Ein Endgerät wäre jedoch verwirrt, wenn es ein Paket mit einer VLAN-Marke erhalten würde. Folglich müssen die Switches wissen, an welche Ports Switches und an welche Ports Endgeräte angeschlossen sind. Ein Switch entfernt die VLAN-Marke vom Paket, bevor er es zu einem Nicht-Nachbarswitch-Port weiterleitet.

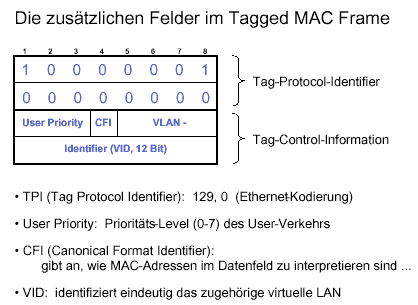

  Die VLAN-Marke ist eine 2-Byte-Zahl, die drei Bits für die Prioriät, zwäf Bits für eine VLAN-ID und ein Bit enthält, das anzeigt, ob die Adressen im kanonischen Format vorliegen. Durch den Ethernet-Typ 81-00 wird angezeigt, daß eine VLAN-Marke vorhanden ist. Beispielsweise ist ein Ethernet-Paket folgendermaßen aufgebaut:






Ein Paket im 802.3-Format wird in ein Format mit einer VLAN-Marke umgesetzt, indem dieselben vier Bytes (81-00 für Ethertype und die 2-Byte-VLAN-Marke) wie im Ethernet-Paket hinzugefügt wurden. Die Längenangabe und weitere Felder werden analog nach hinten verschoben.
Auf anderen LANs als 802.3 ist es nicht möglich, das Ethernet-Format zu verwenden. In diesem Fall wird eine andere Kodierung verwendet, um die VLAN-Marke einzufügen.

Ein Switch kann alle VLANs "lernen", die auf dem Port verügbar sind, der ihn mit einem anderen Switch verbindet. Er tut dies auf der Grundlage der VLAN-Marken in den Paketen, die auf diesem Port empfangen werden. Da die Endgeräte die VLAN-Marke nicht verstehen, muß der Switch so konfiguriert sein, daß er niemals ein Paket mit einer VLAN-Marke zu einem Port sendet, auf dem sich ein Endgerät befinden könnte. Einige Switch-Anbieter haben einen anbieterspezifischen Mechanismus zum Informationsaustausch darüber, welche VLANs auf dem Switch-zu-Switch-Port erreichbar sind. Auf diese Art lernt der Switch die VLANs über explizite Protokollnachrichten. Bisher existiert jedoch kein Standard dafür.
